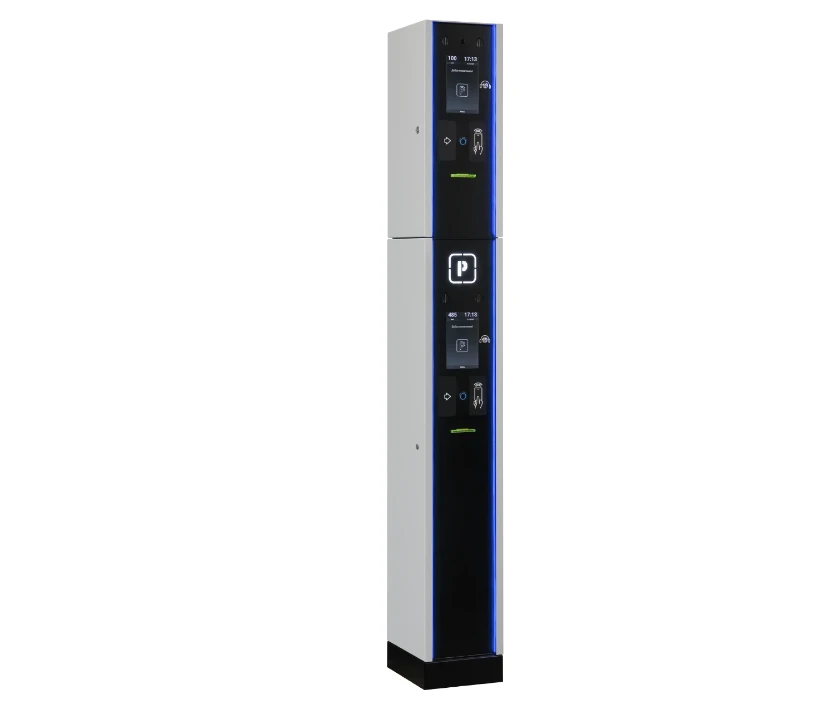

Двухуровневая стойка въезда PP-01

Модульное исполнение позволяет дооснащать уже установленные стандартные стойки вторым уровнем.

Стойка позволяет организовать доступ по постоянным идентификаторам, печать и выдачу парковочных билетов со штрихкодом, управление шлагбаумом и светофорами, демонстрацию информационных сообщений на дисплеях для водителя, передачу видеоизображения со встроенных камер на сервер системы, а также голосовую связь между водителем и оператором парковки.

Для удобства водителя все эти функции доступны на двух уровнях стойки.

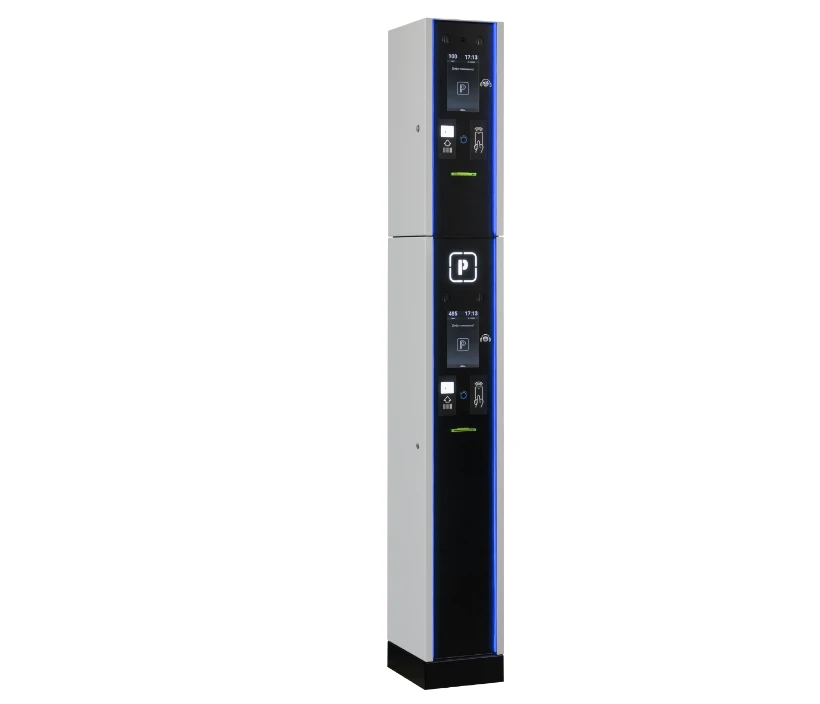

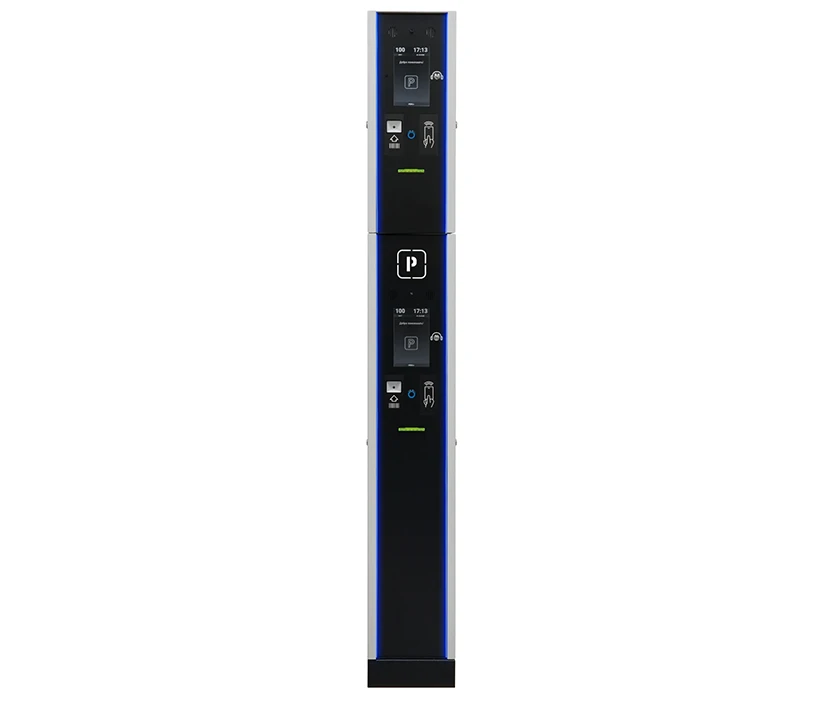

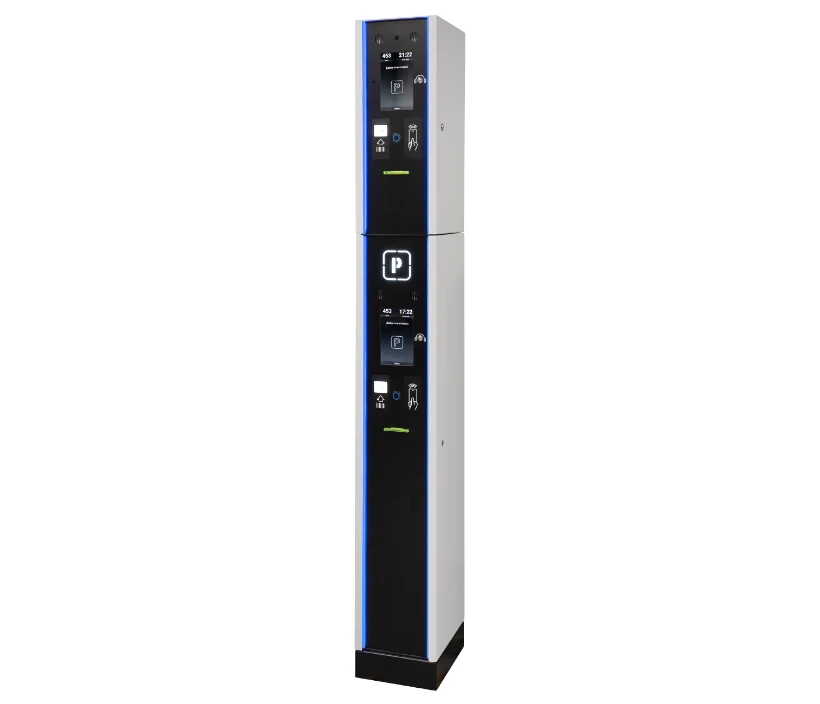

Двухуровневая стойка, состоящая из стоек PP-01Q и PPD-01Q, дополнительно оснащена сканерами штрих‑ и QR‑кода.

Состав

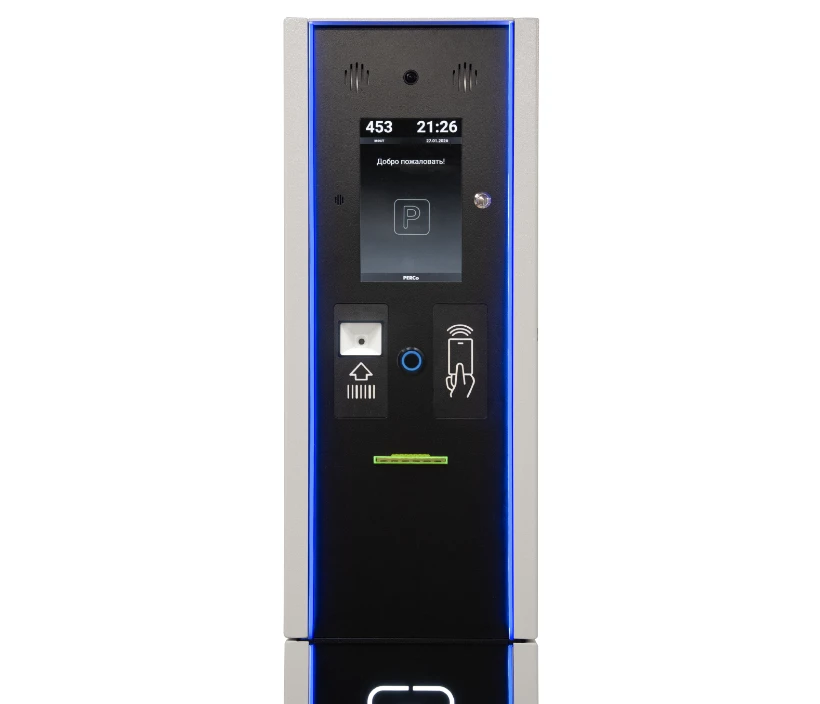

Стойка PP-01 со встроенными:

• контроллером управления PERCo.Park.01;
• платой микрокомпьютера;
• цветным экраном 10";
• высокоскоростным принтером печати билетов;
• 4 МП IP-камерой Fisheye;
• мультиформатным считывателем;
• сканером штрих‑ и QR‑кода (опционально);
• кнопками печати билета и вызова оператора;
• микрофоном для связи с оператором;
• термостатом вентиляции и обогрева;
• обогревателем;
• контейнером для невостребованных парковочных билетов;
• датчиком индукционной петли.

Второй уровень стойки въезда PPD-01 со встроенными:

• контроллером управления PERCo.Park.01;
• платой микрокомпьютера;
• цветным экраном 10";
• высокоскоростным принтером печати билетов;
• 4 МП IP-камерой Fisheye;
• мультиформатным считывателем;
• сканером штрих‑ и QR‑кода (опционально);
• кнопками печати билета и вызова оператора;
• микрофоном для связи с оператором;
• контейнером для невостребованных парковочных билетов.

Удобство использования

На обоих уровнях стойки въезда предусмотрены:

• встроенная динамическая подсветка;
• голосовая связь с оператором;
• демонстрация информационных сообщений;
• использование в качестве постоянных пропусков различных идентификаторов, включая смартфоны.

Всепогодность

Для двухуровневой стойки въезда характерны:

• корректный запуск при пониженных температурах — оборудование начинает работу только при достижении внутри корпуса устройства температуры, требуемой для эксплуатации;
• климат-контроль — включение на термостатах автоматической системы подогрева или охлаждения при выставленных во время монтажа температурах;
• покрытие внутренних поверхностей стойки из фольгированного пенополиэтилена, обладающего термоизоляционными и термоотражающими свойствами;
• фильтрация воздуха для предотвращения попадания пыли и загрязнений;
• избыточное давление внутри корпуса для предотвращения попадания пыли;
• дополнительная защита слота выдачи билета от осадков;
• двойное покрытие цинком и порошковой краской для защиты от коррозии;
• условия эксплуатации от -40 °C до +45 °C.

Удобство обслуживания

Для простоты обслуживания предусмотрены:

• автономная диагностика встроенного оборудования. Стойка позволяет проверить работу следующих устройств: кнопки печати билета, принтера парковочных билетов, динамиков, микрофона, считывателя, подсветки, датчика индукционной петли, а также активизацию соответствующих входов и выходов платы ввода-вывода;
• на каждом уровне по две сервисные дверцы по бокам для удобного доступа к обслуживаемым элементам;
• полка для хранения термоленты и инструментов;
• отправка на сервер системы сообщений, требующих внимания оператора (об окончании чековой ленты, о любых нештатных ситуациях). ПО PERCo.Паркинг фиксирует время реакции оператора на такие сообщения, а также сохраняет комментарии оператора о результатах отработки сообщений со стойки;
• встроенные контейнеры для оставленных посетителями парковочных билетов предотвращают накопление мусора вблизи стойки;
• чековая лента в комплекте поставки для запуска и отладки системы.

Управление проездом

При нахождении транспортного средства в зоне индукционной петли стойка PP-01 одновременно со вторым уровнем PPD-01 переходит в активный режим. Если доступ разграничен для различных типов транспортных средств, определение габаритов возможно при помощи фотоэлементов, размещенных на отдельных стойках для установки дополнительного оборудования. На основании определенных габаритов сервер автоматически устанавливает соответствующий тариф и правила проезда.

Основной режим работы стойки:

• Разовый доступ
  Посетитель нажимает на кнопку на одном из уровней стойки (при этом кнопка на другом уровне игнорирует последующие нажатия до полного завершения проезда) и получает билет со штрихкодом. Шлагбаум открывается для проезда. На светофоре появляется разрешающий сигнал. Напечатанные на стойке билеты, которые не были забраны посетителями, изымаются и накапливаются в специальном встроенном контейнере.
• Доступ постоянных клиентов
  Посетитель предъявляет считывателю идентификатор. Это может быть карта доступа EMM/HID или MIFARE, банковская карта, смартфон с NFC. Если постоянный идентификатор валиден, а абонемент действителен, шлагбаум открывается для проезда.
• Доступ по пригласительному билету с QR-кодом
  Посетитель предъявляет QR-код считывателю, если код валиден, шлагбаум открывается для проезда.

При возникновении вопросов возможна голосовая связь с оператором.

При выезде автомобиля из зоны индукционной петли стойка переходит в режим ожидания. Все события проездов фиксируются на видеозаписи, что помогает при решении спорных ситуаций.

Режимы работы «Свободный проезд», «Блокировка», «Пожарная тревога» устанавливаются оператором в ПО PERCo.Паркинг в случае нештатной ситуации.

Безопасность

Встроенная камера стойки фиксирует проезды транспортных средств и действия пользователей. ПО PERCo.Паркинг позволяет гибко настраивать запись в зависимости от заданных параметров.

Интерфейс

Интерфейс связи с сервером — Ethernet.

Комплектация

Основной комплект:

• стойка въезда АСПП PERCo-PP-01 — 1 шт.;
• второй уровень стойки въезда PPD-01 — 1 шт.;
• ключ от замков дверей — 8 шт.;
• рулон чековой ленты — 2 шт.;
• воздушные фильтры для устройства вентиляции — 3 шт.;
• монтажный комплект для установки стойки PP-01 и второго уровня стойки въезда PPD-01— 1 шт.

Дополнительно:

• монтажный комплект PERCo-MK-PP-01Q для установки сканера штрих‑ и QR‑кода для стойки PP-01;
• монтажный комплект PERCo-MK-PPD-01Q для установки сканера штрих‑ и QR‑кода для второго уровня стойки въезда PPD-01.

Подключение устройств

Для подключения оборудования используются восемь входов и восемь релейных выходов стойки PP-01, а также восемь входов и восемь релейных выходов второго уровня стойки въезда PPD-01.

К стойке подключаются:

• исполнительное устройство, управляющее въездом на территорию парковки (шлагбаум, привод ворот и т.д.);
• индукционные петли (подключаются к встроенному датчику). Возможно подключение до двух петель.

Дополнительно подключаемые устройства (к каждому уровню стойки):

• до двух пар датчиков габаритов, определяющих до трех уровней транспортных средств;
• до четырех одноцветных или двух двухцветных светофоров;
• одна внешняя видеокамера, например, используемая для распознавания номеров в парковочной системе PERCo.Паркинг. Камера устанавливается на отдельных стойках (кронштейнах, стене и т.п.);
• два считывателя PERCo по интерфейсу RS-485 или два считывателя других производителей по интерфейсу Wiegand (через конвертер AC-02.2);
• датчики открытия дверцы стойки.
