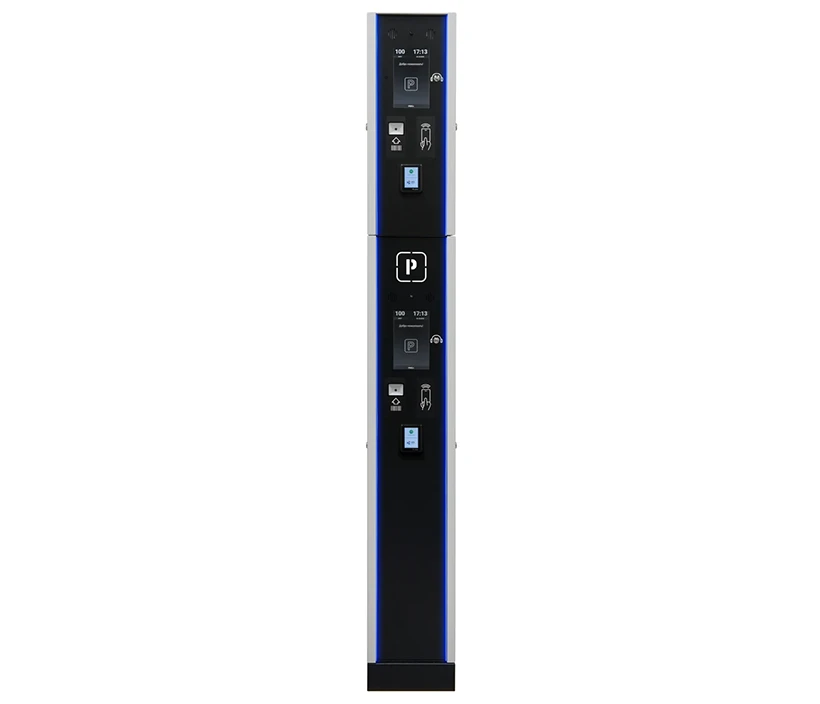

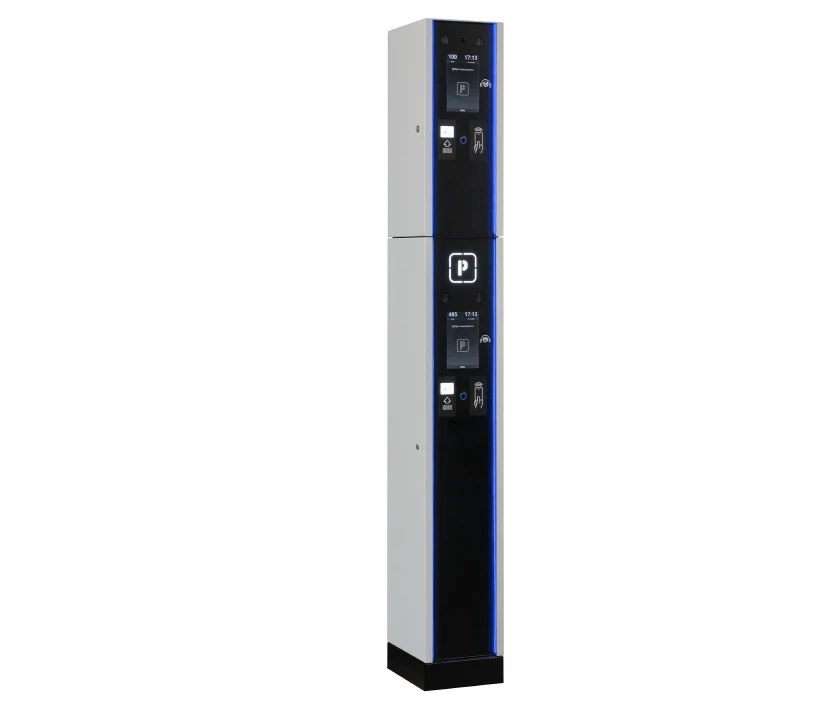

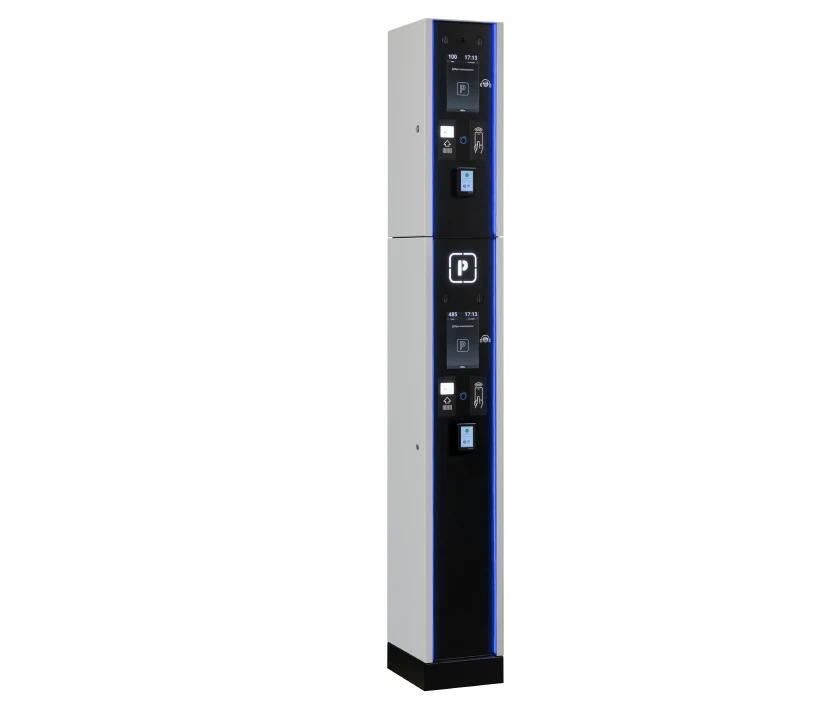

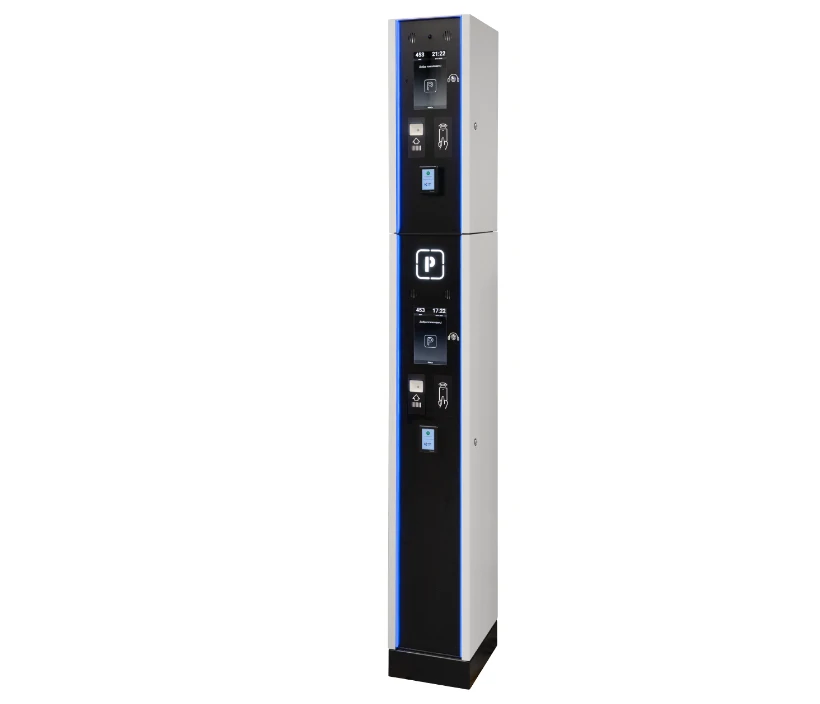

Двухуровневая стойка выезда PP-02

Стойка позволяет организовать проезд по постоянным идентификаторам, сканирование штрих‑ и QR‑кодов парковочных билетов, управление шлагбаумом и светофорами, демонстрацию информационных сообщений на дисплее для водителя, передачу видеоизображения со встроенной камеры на сервер системы, голосовую связь между водителем и оператором парковки, а также прием безналичных платежей от клиентов за использование парковочного пространства.

Для удобства водителя все эти функции доступны на двух уровнях стойки.

Двухуровневая стойка, состоящая из стоек PP-02P и PPD-02P, дополнительно оснащена терминалами безналичной оплаты.

Состав

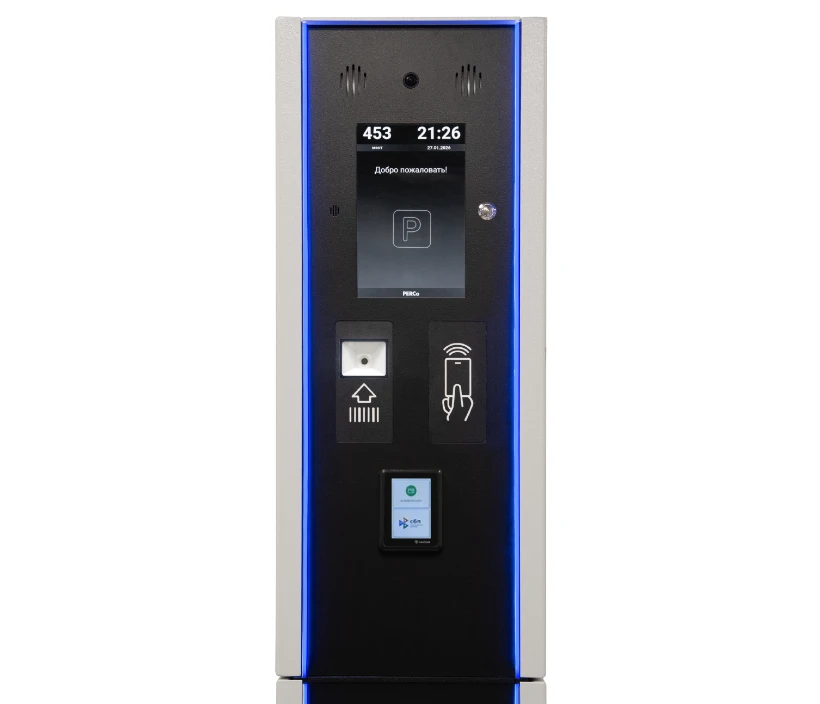

Стойка PP-02 со встроенными:

• контроллером управления PERCo.Park.01;
• платой микрокомпьютера;
• цветным экраном 10”;
• 4 МП IP-камерой Fisheye;
• мультиформатным считывателем;
• сканером штрих‑ и QR‑кода;
• встроенным терминалом оплаты (опционально);
• кнопкой вызова оператора;
• микрофоном для связи с оператором;
• термостатом вентиляции и обогрева;
• обогревателем;
• датчиком индукционной петли.

Второй уровень стойки выезда PPD-02 со встроенными:

• контроллером управления PERCo.Park.01;
• платой микрокомпьютера;
• цветным экраном 10”;
• 4 МП IP-камерой Fisheye;
• мультиформатным считывателем;
• сканером штрих‑ и QR‑кода;
• встроенным терминалом оплаты (опционально);
• кнопкой вызова оператора;
• микрофоном для связи с оператором.

Удобство использования

На обоих уровнях стойки выезда предусмотрены:

• встроенная динамическая подсветка;
• голосовая связь с оператором;
• демонстрация информационных сообщений;
• использование в качестве постоянных пропусков различных идентификаторов, включая смартфоны.

Всепогодность

Для двухуровневой стойки выезда характерны:

• корректный запуск при пониженных температурах — оборудование начинает работу только при достижении внутри корпуса устройства температуры, требуемой для эксплуатации;
• климат-контроль — включение на термостатах автоматической системы подогрева или охлаждения при выставленных во время монтажа температурах;
• покрытие внутренних поверхностей стойки из фольгированного пенополиэтилена, обладающего термоизоляционными и термоотражающими свойствами;
• фильтрация воздуха для предотвращения попадания пыли и загрязнений;
• избыточное давление внутри корпуса для предотвращения попадания пыли;
• дополнительная защита слота выдачи билета от осадков;
• двойное покрытие цинком и порошковой краской для защиты от коррозии;
• условия эксплуатации от -40 °C до +45 °C.

Удобство обслуживания

Для простоты обслуживания предусмотрены:

• автономная диагностика встроенного оборудования. Стойка позволяет проверить работу следующего оборудования: динамиков, микрофона, считывателя, подсветки, датчика индукционной петли, а также активизацию соответствующих входов и выходов платы ввода-вывода;
• на каждом уровне по две сервисные дверцы по бокам для удобного доступа к обслуживаемым элементам;
• полка для хранения термоленты и инструментов;
• отправка на сервер сообщений, требующих внимания оператора. ПО PERCo.Паркинг фиксирует время реакции оператора на такие сообщения, а также сохраняет комментарии оператора о результатах отработки сообщений со стойки.

Управление проездом

При нахождении транспортного средства в зоне индукционной петли стойка PP-02 одновременно со вторым уровнем PPD-02 переходит в активный режим.

• Выезд по разовому билету
  Посетитель предъявляет QR-код или штрихкод сканеру. При оставшемся бесплатном времени действия билета или при оплаченных услугах парковки шлагбаум открывается для проезда. На светофоре появляется разрешающий сигнал. Если время истекло и услуги не оплачены, соответствующая информация отображается на дисплее.
• Выезд по разовому билету и оплатой по банковской карте (для комплектации с терминалом оплаты)
  Посетитель предъявляет штрихкод сканеру и оплачивает парковку банковской картой при помощи терминала оплаты, после оплаты шлагбаум открывается для выезда.
• Выезд по постоянным идентификаторам
  Посетитель предъявляет считывателю идентификатор. Это может быть карта доступа EMM/HID или MIFARE, банковская карта, смартфон с NFC. Если постоянный идентификатор валиден, а абонемент действителен, после предъявления идентификатора считывателю шлагбаум открывается для проезда. Если требуется оплата или продление абонемента, соответствующая информация отображается на дисплее.

При возникновении вопросов возможна голосовая связь с оператором.

При выезде автомобиля из зоны индукционной петли стойка переходит в режим ожидания. Все события проездов фиксируются на видеозаписи, что помогает при решении спорных ситуаций.

Режимы работы «Свободный проезд», «Блокировка», «Пожарная тревога» устанавливаются оператором в ПО PERCo.Паркинг в случае нештатной ситуации.

Безопасность

Встроенная камера стойки фиксирует проезды транспортных средств и действия пользователей. ПО PERCo.Паркинг позволяет гибко настраивать запись в зависимости от заданных параметров.

Интерфейс

Интерфейс связи с сервером – Ethernet.

Комплект поставки:

• выездная стойка PP-02 / PP-02P с платежным терминалом — 1 шт.;
• второй уровень стойки выезда PPD-02 / PPD-02P с платежным терминалом — 1 шт.;
• ключ от замков дверей — 8 шт.;
• воздушные фильтры для устройства вентиляции — 3 шт.;
• монтажный комплект для установки стойки PP-02 и второго уровня стойки въезда PPD-02— 1 шт.

Подключение устройств

Для подключения оборудования используются восемь входов и восемь релейных выходов стойки PP-02, а также восемь входов и восемь релейных выходов второго уровня стойки выезда PPD-02.

К стойке подключаются:

• исполнительное устройство, управляющее въездом на территорию парковки (шлагбаум, привод ворот и т.д.);
• индукционные петли (подключаются к встроенному датчику). Возможно подключение до двух петель.

Дополнительно подключаемые устройства (к каждому уровню стойки):

• до двух пар датчиков габаритов, определяющих до трех уровней транспортных средств;
• до четырех одноцветных или двух двухцветных светофоров;
• одна внешняя видеокамера, например, используемая для распознавания номеров в парковочной системе PERCo.Паркинг. Камера устанавливается на отдельных стойках (кронштейнах, стене и т.п.);
• два считывателя PERCo по интерфейсу RS-485 или два считывателя других производителей по интерфейсу Wiegand (через конвертер AC-02.2);
• датчики открытия дверцы стойки.
