Контроллер парковочной системы PC-01

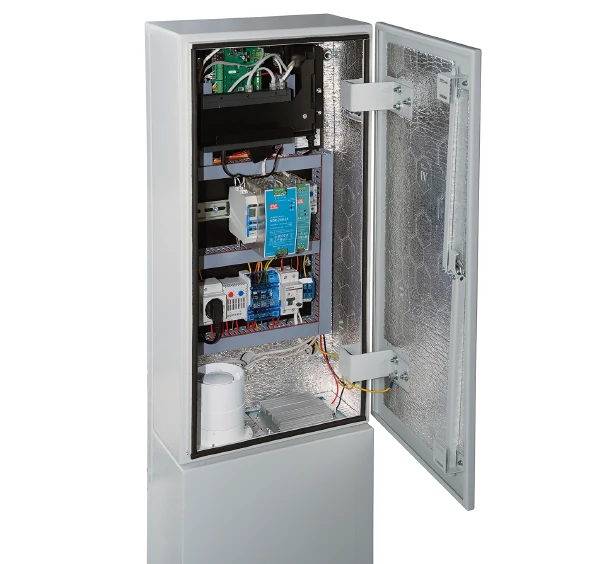

Состав

Контроллер PС-01 со встроенными:

• контроллером управления PERCo.Park.01;
• платой микрокомпьютера;
• 10-портовым Ethernet-коммутатором, где два порта заняты (сеть и одноплатный компьютер), 8 PoE-портов свободны для терминалов и другого оборудования;
• двухканальным датчиком индукционной петли;
• блоками питания 12 В и 24 В;
• системой климат-контроля с вентилятором и обогревателем;
• термостатом системы предотвращения холодного пуска.

Подключение устройств

Для подключения оборудования используются 8 входов и 8 релейных выходов, интерфейсы RS-485 и Ethernet.

К контроллеру подключаются:

• шлагбаумы и приводы ворот — до 4 шт.;
• индукционные петли — 2 шт, при установке дополнительных датчиков — до 8 шт.;
• считыватели дальнего действия — до 8 шт.;
• терминалы проезда PR-01 — до 4 шт. (до 8 шт. при оснащении дополнительным блоком питания).

Дополнительно подключаемые устройства (количество зависит от свободных входов):

• датчики габаритов, определяющие до трех уровней транспортных средств;
• светофоры;
• внешние видеокамеры;
• датчик открытия дверцы стойки.

Удобство использования:

• имеет кронштейн-подвес для установки на вертикальной стойке или стене;
• может устанавливаться на горизонтальной поверхности (плита, островок безопасности) при помощи монтажной опоры;
• 8 свободных PoE-портов Ethernet-коммутатора для подключения и питания терминалов проезда, камер распознавания и другого оборудования парковки;
• встроенный блок питания 24 B для запитывания терминалов проезда PR-01 (до 4 штук);
• DIN-рейка для установки дополнительного оборудования.

Всепогодность:

• корректный запуск в условиях низких температур: оборудование начинает работу только после достижения внутри корпуса требуемой для эксплуатации температуры;
• климат-контроль — включение на термостатах автоматической системы подогрева или охлаждения при выставленных во время монтажа температурах;
• внутренние поверхности стойки покрыты фольгированным пенополиэтиленом, обладающим теплоизоляционными и теплоотражающими свойствами;
• фильтрация воздуха для предотвращения попадания пыли и загрязнений;
• избыточное давление внутри корпуса для предотвращения попадания пыли;
• двойное покрытие цинком и порошковой краской для защиты от коррозии;
• условия эксплуатации: от -40 °C до +45 °C.

Удобство обслуживания

Сервисная дверца с замком для удобного доступа к обслуживаемым элементам.

Управление проездом

Когда транспортное средство находится в зоне индукционной петли, контроллер переходит в активный режим. Если для разных типов транспортных средств применяются разные правила доступа, то их тип определяется по габаритам, измеряемым специальными датчиками, подключенными к плате ввода-вывода. На основе этих данных сервер PERCo.Паркинг назначает соответствующий тариф и правила проезда.

Посетитель предъявляет к считывателю или терминалу идентификатор, подтверждающий право на проезд. Это может быть карта доступа, смартфон, RFID-метка, транспондер или билет с QR-кодом. После проверки идентификатора сервер PERCo.Паркинг через контроллер формирует команду на открытие соответствующего шлагбаума, позволяя транспортному средству проехать.

Интерфейс:

• интерфейс связи с сервером и терминалами проезда PERCo — Ethernet;
• интерфейс связи со считывателями PERCo — RS-485;
• интерфейс связи со считывателями других производителей — Wiegand через конвертер AC-02.2.

Комплект поставки:

• контроллер на кронштейне-подвесе PС-01 — 1 шт.;
• ключ от замка — 2 шт.;
• воздушные фильтры для устройства вентиляции — 3 шт.;
• монтажная опора PF-01 для крепления на горизонтальной поверхности (опционально).
