  • Модуль промежуточного реле 12 В

Модуль промежуточного реле 12 В

Цена со склада в Москве и Санкт-Петербурге 1.50

129 ₽ (по ЦБ РФ на 27.09.21)

напряжение питания

напряжение питания

диапазон температур

диапазон температур

Модуль промежуточного реле предназначен для использования в цепях управления замками и для гальванической развязки исполнительных устройств и устройств управления.
Модуль рекомендован к применению:

  • для управления одним электромагнитным или нормально открытым электромеханическим замком, например, LB85.4, LBP85.2 и LC85.4  при работе с контроллерами CL15 или CL05.2
  • для управления замками с большим (>0,65А) током управления в цепях контроллеров CL05.2, CL15, CL201.1 и CL211

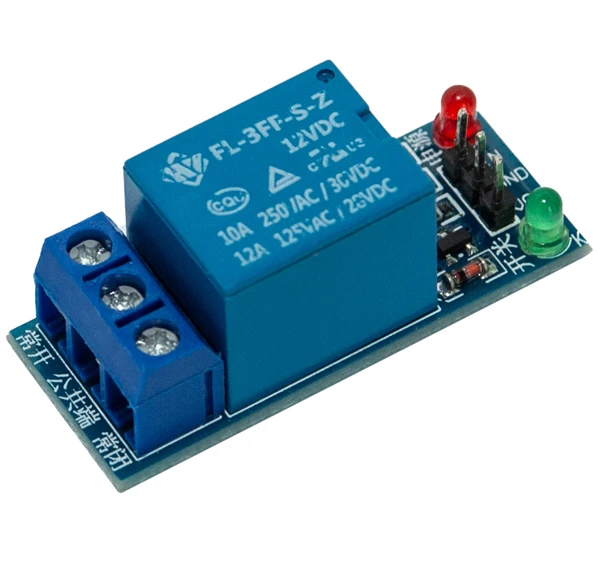

Модуль содержит одно реле, имеющее одну полную группу контактов (NO-С -NC). На верхней части платы указано назначение входных контактов, на нижней части изображена схема подключения выходных контактов. Реле оснащено двумя светодиодами. Красный светодиод предназначен для индикации питания 12В, зеленый – для индикации срабатывания реле. Максимальное напряжение на контактах реле: 250В – переменное, 30В – постоянное.

По устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).

Напряжение питания
12В постоянного тока
Максимальный ток нагрузки на контактах реле
10А
